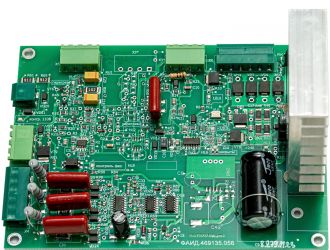

Плата контроля ПК-5 ФАИД.469135.056

Плата контроля ПК-5 ФАИД.469135.056

Плата контроля ПК-5 объединяет в себе функции платы температурной защиты ПТЗ-4 и платы контроля трехфазной сети ПКТС-3. Является составной частью устройства управления лифтом серии УЛ без машинного помещения АЕИГ.656353.040 и предназначена для выполнения следующих функций:

- контроль допустимого уровня и правильности чередования фазных напряжений в трехфазных цепях переменного тока с линейным напряжением 380 В;

- индикация наличия переменного напряжения 110 В;

- контроль максимально допустимого уровня нагрева статорных обмоток двигателя главного привода;

- формирование постоянного напряжения +24В для питания цепей лифта;

- защита цепей управления от перегрузок и коротких замыканий;

- контроль состояния дверей шахты;

- обеспечение телефонной связи.

 Типы исполнений

Обозначение

Примечание

ФАИД.469135.056

Без управления вентилятором главного привода. Климатическое исполнение УХЛ4.

ФАИД.469135.056 - 02

С управлением вентилятором главного привода (Uвент.= 110 В). Климатическое исполнение УХЛ4.
