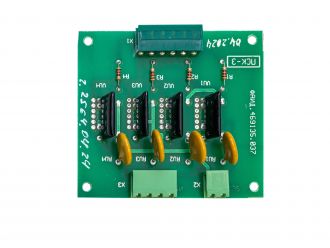

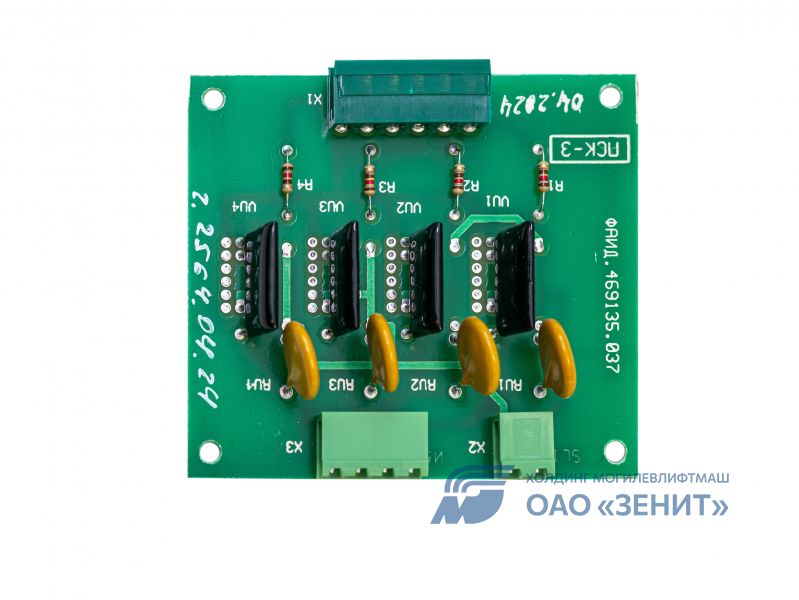

Плата симисторных ключей ПСК-3 ФАИД.469135.037
Плата симисторных ключей ПСК-3 является составной частью устройства управления лифтом серии УЛ АЕИГ.656353.036. Плата предназначена для управления четырьмя гальванически развязанными каналами нагрузки (катушки магнитных пускателей и реле) в цепях с переменным напряжением (70..150) В при рабочих токах до 0,4 А или в цепях с постоянным напряжением (5..100) В при рабочих токах до 0,1 А в зависимости от исполнения. Плата построена на базе твердотельных оптореле.
Габаритные размеры: 87.5*77.5*28.5 мм.
Типы исполнений
|
Обозначение |
Примечание |
|
ФАИД.469135.037 |
На базе твердотельных реле с симисторным выходом. В цепях с напряжением переменного тока. Климатическое исполнение УХЛ4/ |
|
ФАИД.469135.037-01 |
На базе твердотельных реле с транзисторным выходом. В цепях с напряжением постоянного тока. Климатическое исполнение УХЛ4/ |
|
ФАИД.469135.037-02 |
На базе твердотельных реле с симисторным выходом. В цепях с напряжением переменного тока. Климатическое исполнение О4/ |
|
ФАИД.469135.037-03 |
На базе твердотельных реле с транзисторным выходом. В цепях с напряжением постоянного тока. Климатическое исполнение О4/ |
