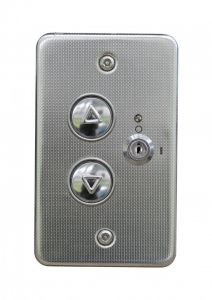

Посты кнопочные вызывные ПКВ10-1 ФБИР.642141.026…-15 и ПКВ10-2 ФБИР.642141.027…-15 представляют собой панели с аппаратурой коммутационной (кнопки с подсветкой) и замком с переключателем, расположенные на каждом конкретном этаже здания (встраиваются в ниши «глухой» шахты лифта на этаже) и предназначенные для вызова лифтовой кабины с посадочной площадки.
Предназначены для процессорной станции управления лифтом.
В постах кнопочных вызывных ПКВ10-1, ПКВ10-2 применяются кнопки согласно заказу потребителя:
Арматура коммутационная АК1-01-Кр (без символа стрелки, с красной подсветкой)
Арматура коммутационная АК1-01-С (без символа стрелки, с синей подсветкой)
Арматура коммутационная АК1-01-Кр с выпуклым символом стрелки (с красной подсветкой)
Арматура коммутационная АК1-01-С с выпуклым символом стрелки (с синей подсветкой)
Кнопка VEGA ACHILLE TH MLSU с красной подсветкой с выпуклым символом “стрелка” (круглая без зуммера, VEGA, Италия).
Кнопка VEGA ACHILLE TH MLSU с синей подсветкой с выпуклым символом “стрелка” (круглая без зуммера, VEGA, Италия).
Кнопка VEGA ACHILLE TH MLSU+BUZZER BLACK с красной подсветкой с выпуклым символом “стрелка” (круглая с зуммером, VEGA, Италия).
Кнопка VEGA ACHILLE TH MLSU+BUZZER BLACK с синей подсветкой с выпуклым символом “стрелка” (круглая с зуммером, VEGA, Италия).
Кнопка VEGA ITALO TH MLSU с красной подсветкой с выпуклым символом “стрелка” (квадратная без зуммера, VEGA, Италия).
Кнопка VEGA ITALO TH MLSU с синей подсветкой с выпуклым символом “стрелка” (квадратная без зуммера, VEGA, Италия).
Кнопка VEGA ITALO TH MLSU+BUZZER BLACK с красной подсветкой с выпуклым символом “стрелка” (квадратная с зуммером, VEGA, Италия).
Кнопка VEGA ITALO TH MLSU+BUZZER BLACK с синей подсветкой с выпуклым символом “стрелка” (квадратная с зуммером, VEGA, Италия).
Кнопка VEGA ACHILLE Light с красной подсветкой с выпуклым символом “стрелка” (круглая VEGA, ОАО «Завод «Ветразь»).
Кнопка VEGA ACHILLE Light с синей подсветкой с выпуклым символом “стрелка” (круглая VEGA, ОАО «Завод «Ветразь»).
Только для поста кнопочного вызывного ПКВ10-1:
Выключатель EB42 RUS SCHAEFER с красной подсветкой без гравировки (овальная, без кода Брайля с красной подсветкой, SCHAEFER)
Выключатель EB42 RUS SCHAEFER с синей подсветкой без гравировки (овальная, без кода Брайля с синей подсветкой, SCHAEFER)
Выключатель EB42 RUS SCHAEFER с красной подсветкой с выпуклым символом «вверх» (овальная, с красной подсветкой, SCHAEFER)
Выключатель EB42 RUS SCHAEFER с красной подсветкой с выпуклым символом «вверх» (овальная, с синей подсветкой, SCHAEFER)
Текстура лицевой крышки постов кнопочных вызывных ПКВ10-1, ПКВ10-2 согласно
заказу потребителя:
– при окрашивании указывается: цвет окраски и текстура (шагрень, глянцевая и т.п.);
– при изготовлении из нержавеющей стали указывается текстура (шлифованная нержавеющая сталь, нержавеющая сталь DECO1, нержавеющая сталь DECO8, нержавеющая сталь DECO9 и т.п.)
Пост кнопочный вызывной ПКВ10-1
Обозначение |
Наименование |
Длина выходного жгута, м |
Масса, кг |
ФБИР.642141.026 |
ПКВ10-1-Ш-О1 |
1,5 |
0,89 |
ФБИР.642141.026-01 |
ПКВ10-1-Ш-О2 |
2,5 |
1,0 |
ФБИР.642141.026-02 |
ПКВ10-1-Ш-О3 |
3,5 |
1,1 |
ФБИР.642141.026-03 |
ПКВ10-1-Ш-О4 |
5,0 |
1,26 |
ФБИР.642141.026-04 |
ПКВ10-1-Ш-Н1 |
1,5 |
0,89 |
ФБИР.642141.026-05 |
ПКВ10-1-Ш-Н2 |
2,5 |
1,0 |
ФБИР.642141.026-06 |
ПКВ10-1-Ш-Н3 |
3,5 |
1,1 |
ФБИР.642141.026-07 |
ПКВ10-1-Ш-Н4 |
5,0 |
1,26 |
ФБИР.642141.026-08 |
ПКВ10-1-О-О1 |
1,5 |
0,62 |
ФБИР.642141.026-09 |
ПКВ10-1-О-О2 |
2,5 |
0,73 |
ФБИР.642141.026-10 |
ПКВ10-1-О-О3 |
3,5 |
0,83 |
ФБИР.642141.026-11 |
ПКВ10-1-О-О4 |
5,0 |
0,99 |
ФБИР.642141.026-12 |
ПКВ10-1-О-Н1 |
1,5 |
0,62 |
ФБИР.642141.026-13 |
ПКВ10-1-О-Н2 |
2,5 |
0,73 |
ФБИР.642141.026-14 |
ПКВ10-1-О-Н3 |
3,5 |
0,83 |
ФБИР.642141.026-15 |
ПКВ10-1-О-Н4 |
5,0 |
0,99 |
Пост кнопочный вызывной ПКВ10-2
Обозначение |
Наименование |
Длина выходного жгута, м |
Масса, кг |
ФБИР.642141.027 |
ПКВ10-2-Ш-О1 |
1,5 |
0,94 |
ФБИР.642141.027-01 |
ПКВ10-2-Ш-О2 |
2,5 |
1,05 |
ФБИР.642141.027-02 |
ПКВ10-2-Ш-О3 |
3,5 |
1,15 |
ФБИР.642141.027-03 |
ПКВ10-2-Ш-О4 |
5,0 |
1,31 |
ФБИР.642141.027-04 |
ПКВ10-2-Ш-Н1 |
1,5 |
0,94 |
ФБИР.642141.027-05 |
ПКВ10-2-Ш-Н2 |
2,5 |
1,05 |
ФБИР.642141.027-06 |
ПКВ10-2-Ш-Н3 |
3,5 |
1,15 |
ФБИР.642141.027-07 |
ПКВ10-2-Ш-Н4 |
5,0 |
1,31 |
ФБИР.642141.027-08 |
ПКВ10-2-О-О1 |
1,5 |
0,67 |
ФБИР.642141.027-09 |
ПКВ10-2-О-О2 |
2,5 |
0,78 |
ФБИР.642141.027-10 |
ПКВ10-2-О-О3 |
3,5 |
0,88 |
ФБИР.642141.027-11 |
ПКВ10-2-О-О4 |
5,0 |
1,04 |
ФБИР.642141.027-12 |
ПКВ10-2-О-Н1 |
1,5 |
0,67 |
ФБИР.642141.027-13 |
ПКВ10-2-О-Н2 |
2,5 |
0,78 |
ФБИР.642141.027-14 |
ПКВ10-2-О-Н3 |
3,5 |
0,88 |
ФБИР.642141.027-15 |
ПКВ10-2-О-Н4 |
5,0 |
1,04 |
