Система переговорная СП-01 ШПЖИ3.491.003
Система предназначена для организации ремонтной переговорной связи лифта. Применяется для пассажирских и грузовых лифтов, лифтов для пожарных с режимом «Перевозка пожарных подразделений».
Cистема выполняет следующие функции:
- обеспечивает двухстороннюю переговорную связь между:
а) машинным помещением и кабиной лифта;
б) машинным помещением и крышей кабины лифта;
в) машинным помещением и приямком;
г) основным посадочным этажом и кабиной лифта (в режиме «Перевозка пожарных подразделений»).
- визуальное отображение сигналов «Вызов» (пиктограмма желтого свечения) и «Ответ» (пиктограмма зеленого свечения);
- сохранение параметров системы;
- визуализацию на панели индикации заряда аккумуляторной батареи, подключенных устройств системы, выбранного абонента.
Система состоит из:
- блока переговорной системы БПС-01 ШПЖИ5.242.002;
- устройства переговорного УПП ШПЖИ5.242.013;
- устройства переговорного УПК ШПЖИ5.242.014;
- платы переговорной связи ППС-П ШПЖИ5.216.011;
- платы переговорной связи ППС-К ШПЖИ5.216.013.

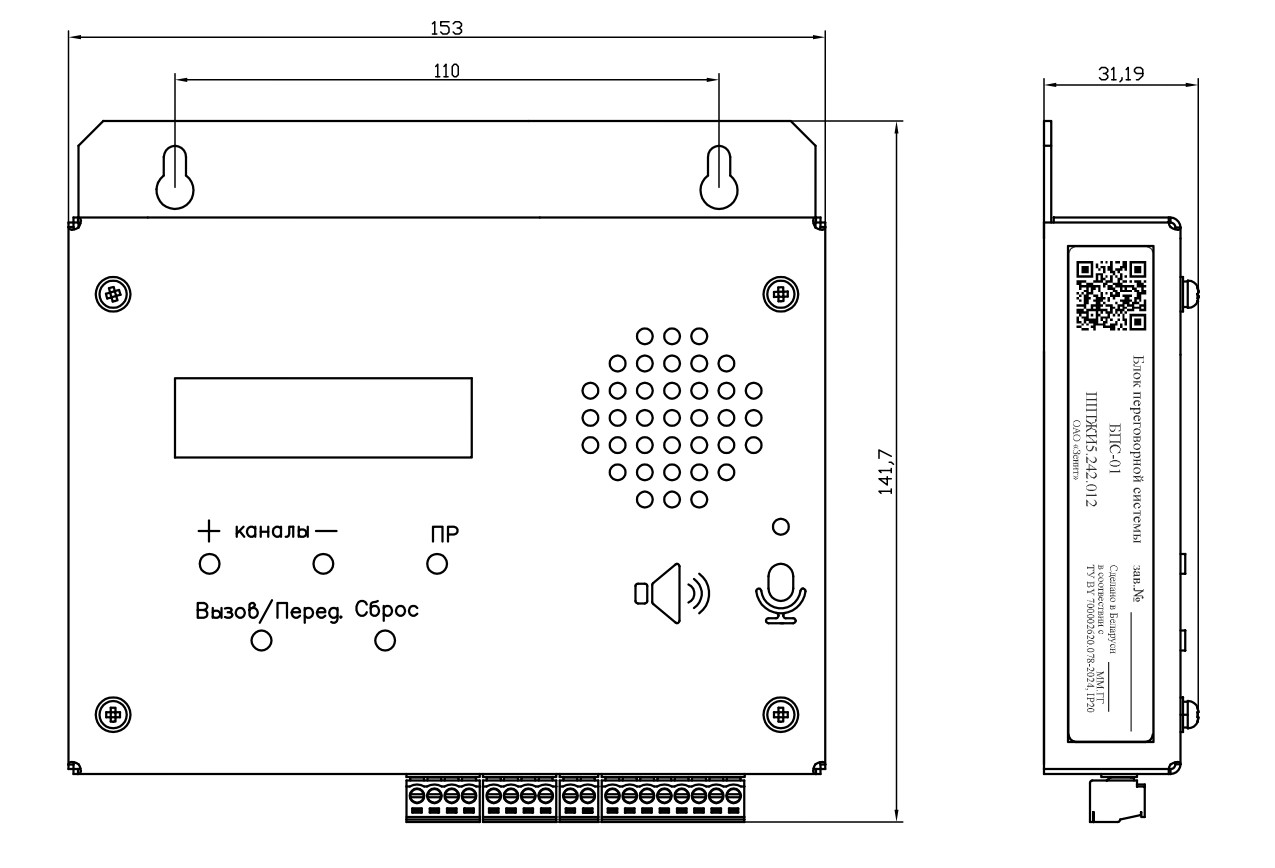

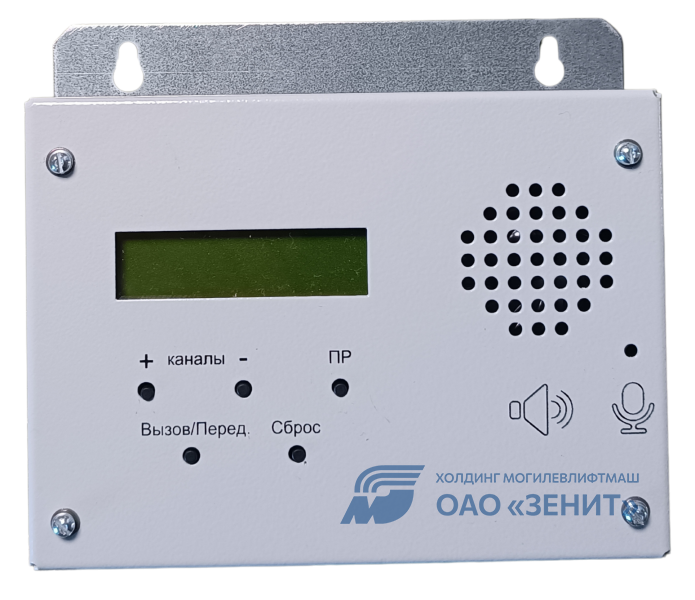

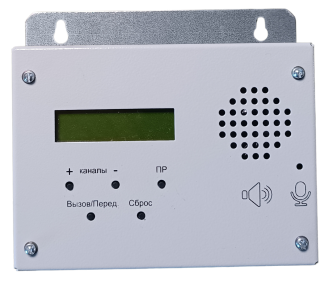

Блок переговорной системы БПС-01 ШПЖИ5.242.002
Блок переговорной системы БПС-01 входит в состав системы переговорной СП-01 и обеспечивает ремонтную переговорную связь лифта, аварийное питание системы.
Устройство переговорное УПП
Устройство переговорное УПП входит в состав системы переговорной СП-01. Устанавливается в приямке лифта и обеспечивает переговорную связь между приямком и машинным помещением.

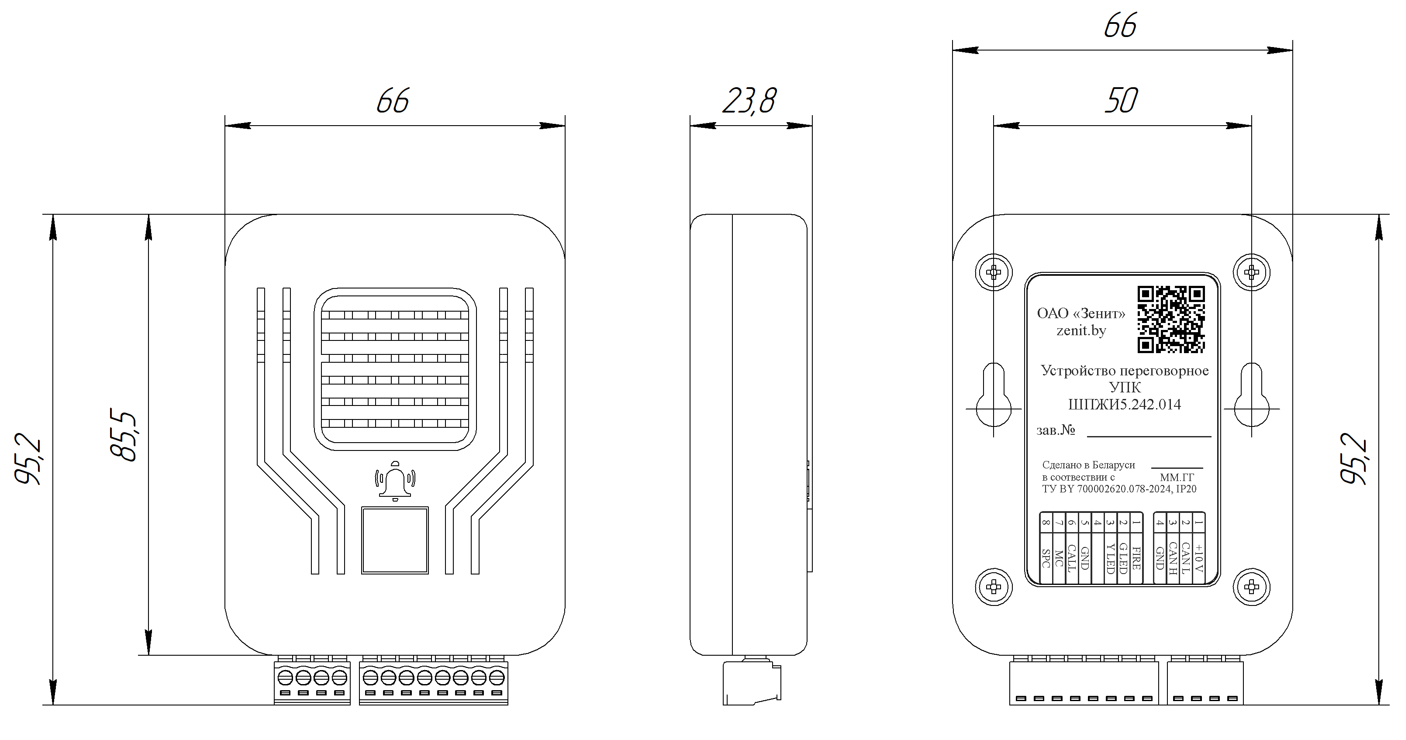

Устройство переговорное УПК
Устройство переговорное УПК входит в состав системы переговорной СП-01. Устанавливается на крыше кабины лифта и обеспечивает переговорную связь между крышей кабины лифта и машинным помещением.

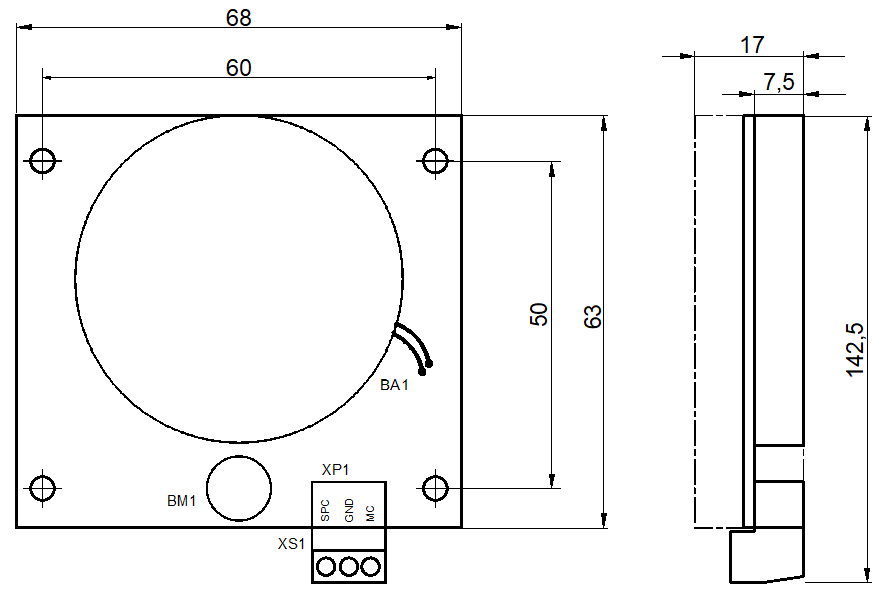

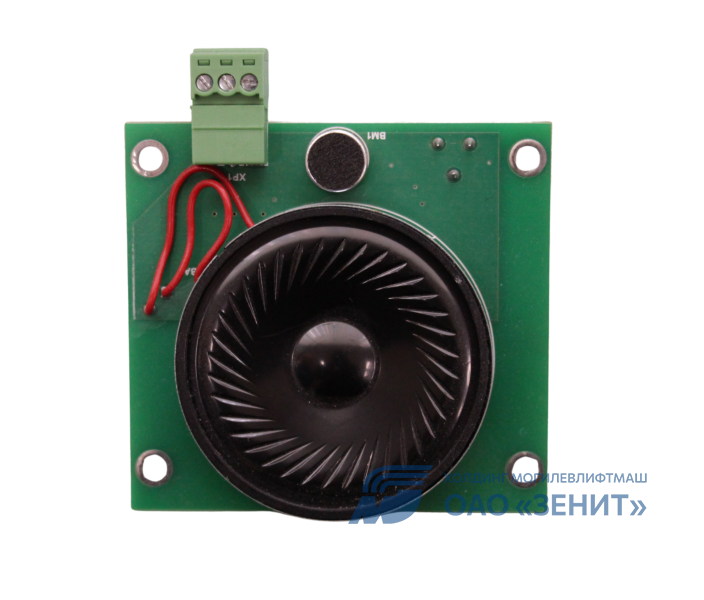

Плата переговорной связи ППС-П
Плата переговорной связи ППС-П входит в состав системы переговорной СП-01 и устанавливается в блок основной посадочной площадки. Обеспечивает переговорную связь (в режиме перевозки пожарных подразделений) между назначенным этажом и кабиной лифта.

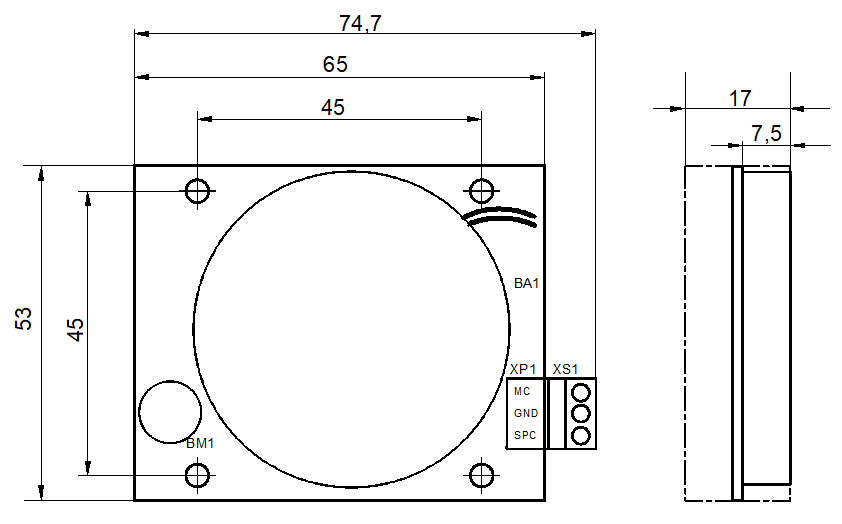

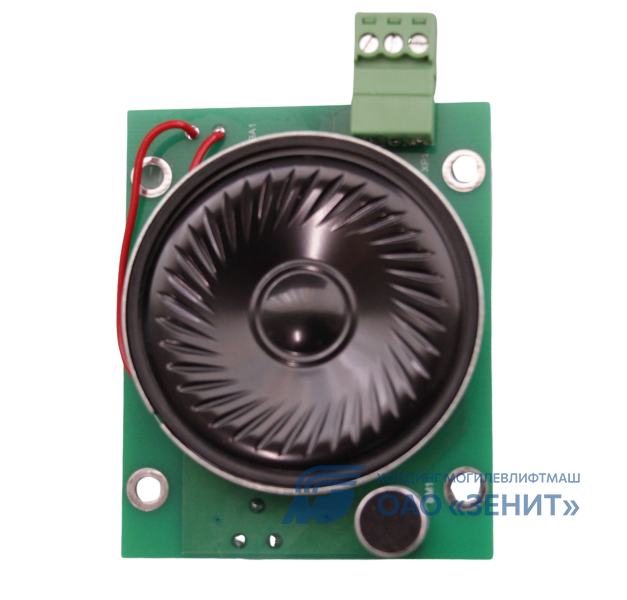

Плата переговорной связи ППС-К
Плата переговорной связи ППС-К входит в состав системы переговорной СП-01 и устанавливается в пост приказов лифта. Обеспечивает переговорную связь между кабиной лифта и машинным помещением.

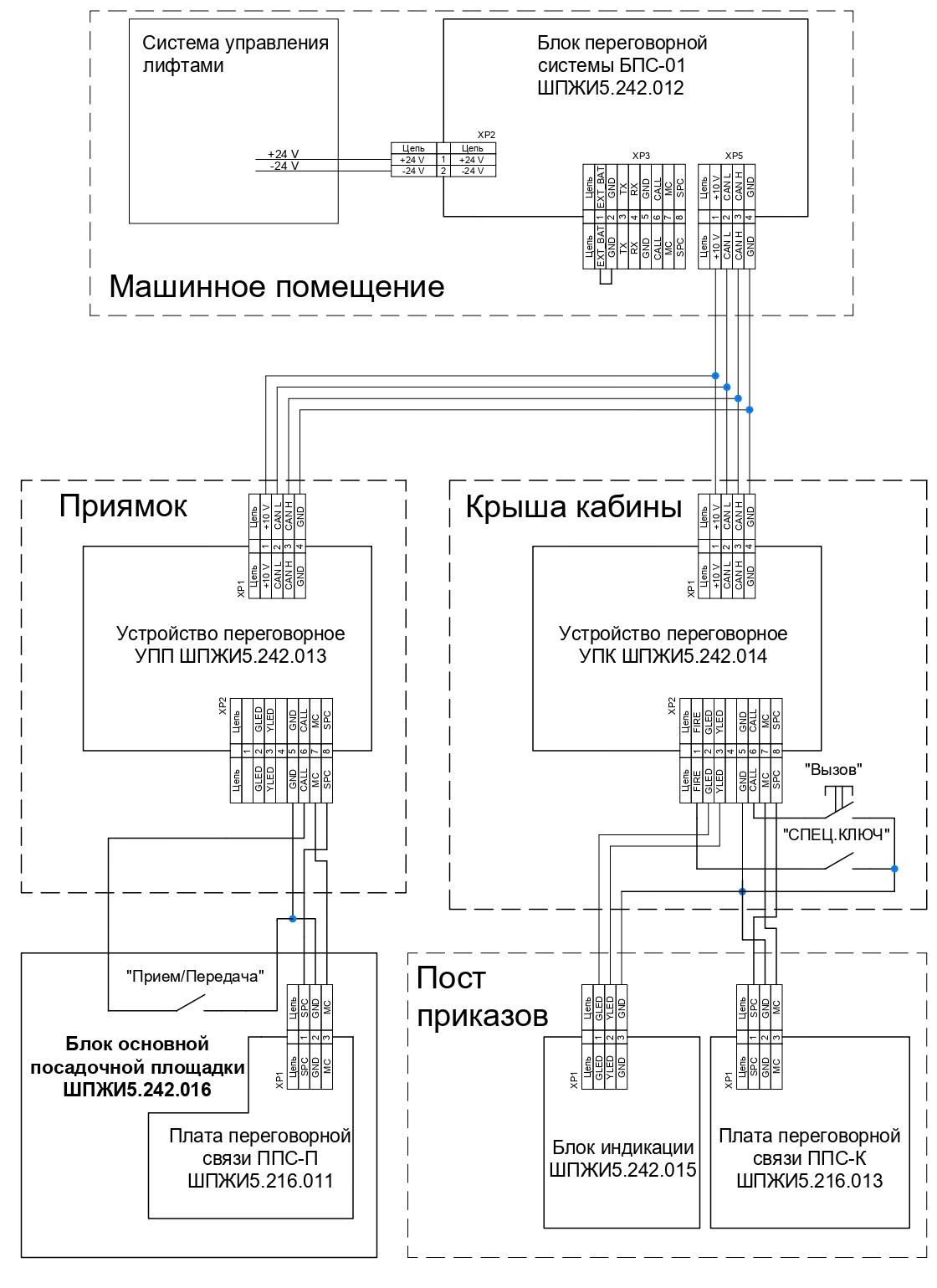

Подключение устройств системы
