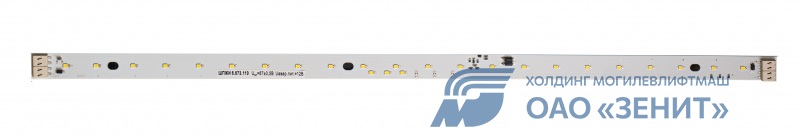

Светодиодная плата освещения кабины лифта
Назначение:
Предназначена для создания высоконадежного освещения кабины лифта. Питается от блока питания БПН2 или БПН1.
Технические характеристики
|
Наименование параметра |
Обозначения плат |
||
|
ШПЖИ6.673.110 |
ШПЖИ6.673.116 |
ШПЖИ6.673.137 |
|
|
Номинальное напряжение питания, В |
67±1 |
33,5 |
|
|
Мощность потребления, Вт |
5,6 |
2,8 |
2,8 |
|
Номинальное значение светового потока, лм |
800 |
400 |
|
|
Ток потребления, мА |
82±10 |
||
|
Габаритные размеры. мм |
575х20 |
400х20 |
|
|
Подключение |
Встроенный нажимной разъем |
||
|
Наличие разъема для организации кросс-питания соседних плат |
имеется |
||
|
Напряжение питания аварийного освещения платы, В |
12 - ШПЖИ6.673.110, 3,7 - ШПЖИ6.673.110-02, Не содержит – ШПЖИ6.673.110-01 |
- |
12 ШПЖИ6.673.137, 3,7 – ШПЖИ6.673.137-01, Не содержит - ШПЖИ6.673.137-02 |

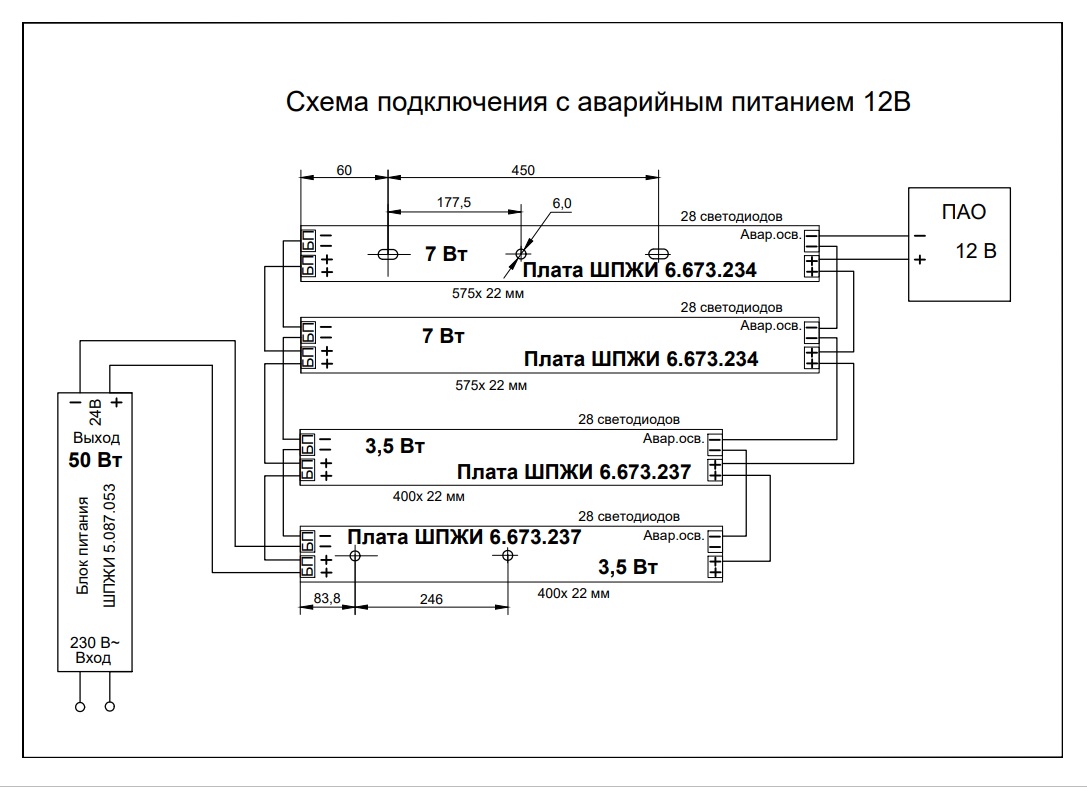

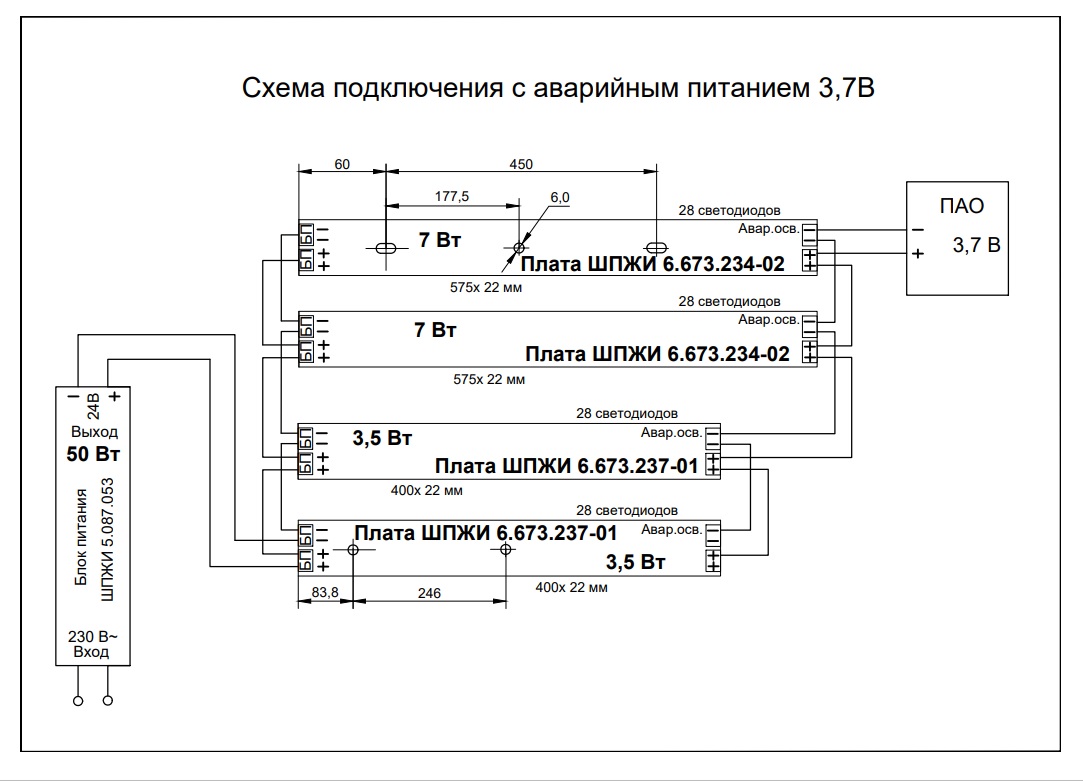

Схемы подлкючения:
