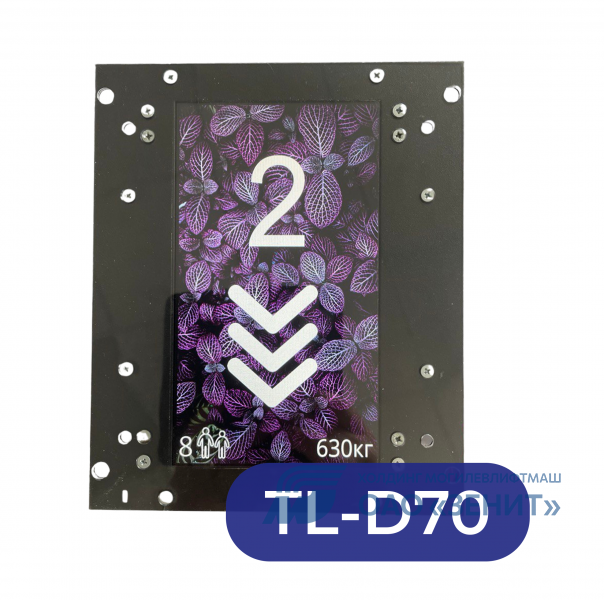

Табло графическое TL-D70 ШПЖИ2.426.002
ТУ BY 700002620.066-2018
Табло графическое TL-D70 предназначено для отображения номера этажа, направления движения кабины лифта, перегрузки, служебной информации и воспроизведения голосовых сообщений.
Табло устанавливается на вызывную панель внутри кабины лифта. Источником питания для данного табло является источник постоянного тока с уровнем напряжения +24 В. Для отображения информации о состоянии лифта табло должно быть подключено к станции управления.
Технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
18-28 |
|
Максимальный потребляемый ток, А, не более |
0,2 |
|
Разрешение экрана, пикселей |
800х480 |
|
Количество цветов |
65 535 |
|
Формат файлов |
BMP (RGB565) |
|
Поддерживаемые форматы карты памяти |
SD, SDHC |
|
Степень защиты |
IP10 |
|
Климатическое исполнение |
УХЛ4 |
|
Масса, кг, не более |
0,8 |
Типы исполнений
|
Тип устройства |
Обозначение |
Примечание |
|
TL-D70A |
ШПЖИ2.426.002 |
Интерфейс последовательный |
|
TL-D70AR |
ШПЖИ2.426.002-01 |
Интерфейс последовательный и RS-485 |
|
TL-D70AC |
ШПЖИ2.426.002-02 |
Интерфейс последовательный и CAN |
Габаритные размеры
